Viele betrachten Kachelöfen als simple Heizquellen, doch diese Kunstwerke vereinen jahrhundertealte Handwerkskunst mit ausgeklügelter Thermodynamik. Der fachgerechte Aufbau entscheidet über Effizienz, Langlebigkeit und Sicherheit Ihres Ofens. Diese Anleitung führt Sie durch alle wesentlichen Schritte, von der Materialwahl über die Rauchgasführung bis zur praktischen Montage. Sie erfahren, welche Fehler die Lebensdauer halbieren können und wie Sie historische Bausubstanz mit moderner Technik verbinden. Ob Restaurierung eines antiken Barock-Ofens oder Neubau nach traditionellen Methoden, hier finden Sie das nötige Fachwissen.
Inhaltsverzeichnis
- Zentrale Erkenntnisse zum Aufbau eines Kachelofens
- Grundlagen und Mechanik eines Kachelofens
- Technische Details der Rauchgasführung und Effizienz
- Materialwahl, Bauarten und ihr Einfluss auf Leistung
- Praktischer Leitfaden zum selbstständigen Aufbau eines Kachelofens
- Entdecken Sie antike Kachelöfen zum Kauf und Beratung
- Häufig gestellte Fragen zum Aufbau eines Kachelofens
Zentrale Erkenntnisse zum Aufbau eines Kachelofens
| Punkt | Details |
|---|---|
| Wärmespeicherung | Ofenkacheln speichern Wärme wirtschaftlich und geben sie über viele Stunden gleichmäßig ab. |
| Rauchgasführung | Optimale Kanalgestaltung ist entscheidend für Effizienz und kann den Wirkungsgrad um bis zu 80% steigern. |
| Montagefehler | Falsche Aufbautechniken verringern die Lebensdauer erheblich und beeinträchtigen die Heizleistung dauerhaft. |
| Materialqualität | Hochwertige Kacheln und Mörtel beeinflussen Wärmetransport, Haltbarkeit und ästhetischen Wert maßgeblich. |
| Sicherheitsaspekte | Fundament, Statik und feuerfeste Materialien müssen exakt aufeinander abgestimmt sein. |

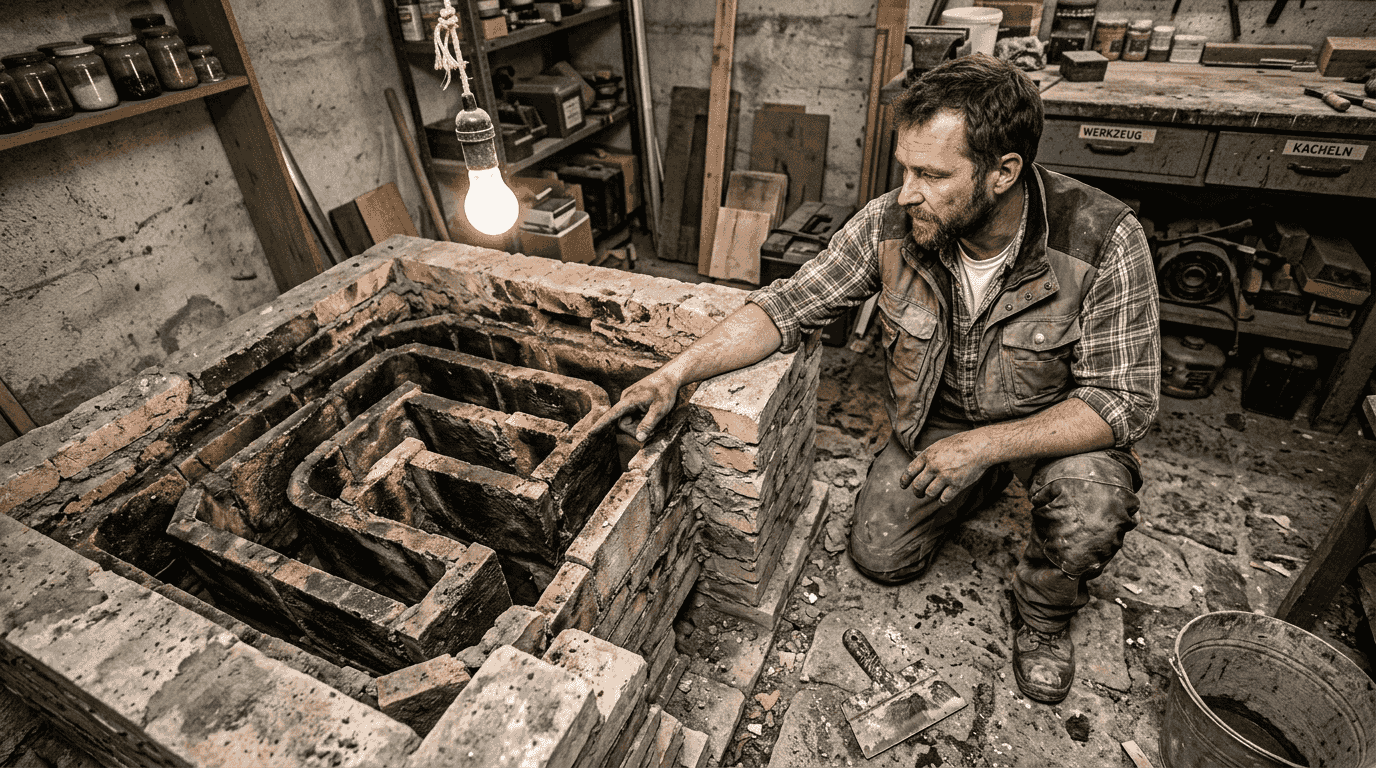

Grundlagen und Mechanik eines Kachelofens
Ein Kachelofen besteht aus einem massiven Kern, der von einem kunstvollen Kachelmantel umgeben ist. Dieser Mantel dient nicht nur der Ästhetik, sondern bildet eine thermische Hülle, die Wärme speichert und langsam an den Raum abgibt. Im Inneren führt ein ausgeklügeltes Rauchzugsystem die heißen Verbrennungsgase durch mehrere Kanäle, bevor sie den Schornstein erreichen. Dieser Weg verlängert die Kontaktzeit zwischen Heizgasen und Ofenmasse erheblich.
Die Wärmespeicherung erfolgt durch hohe thermische Masse. Kachelöfen speichern Wärme und geben diese über viele Stunden kontinuierlich ab, selbst nachdem das Feuer erloschen ist. Diese Eigenschaft unterscheidet sie grundlegend von Metallöfen, die schnell aufheizen, aber ebenso rasch auskühlen. Die Kacheln schützen den Kern vor zu schneller Abkühlung und sorgen für ein angenehmes Raumklima ohne extreme Temperaturschwankungen.
Die Langlebigkeit hängt direkt von der Montagequalität ab. Jede Fuge, jeder Kanal muss präzise ausgeführt werden. Risse im Mauerwerk oder undichte Verbindungen führen zu Zugproblemen und reduzieren die Effizienz dramatisch. Bei historischen Öfen kommt die Herausforderung hinzu, originale Substanz zu bewahren und gleichzeitig moderne Anforderungen zu erfüllen. Emissionsfreundliches Heizen erfordert oft technische Anpassungen, ohne den Charakter des Ofens zu zerstören.
Profi-Tipp: Verwenden Sie ausschließlich hochwertige, feuerfeste Mörtel mit geeigneter Korngröße. Billige Alternativen verlieren bei Hitzezyklen ihre Festigkeit und führen zu Rissen, die teure Reparaturen nach sich ziehen.
“Die Qualität des Mörtels entscheidet über Jahrzehnte hinweg, ob Ihr Ofen stabil bleibt oder kontinuierlich nachgebessert werden muss.”
Wichtige Komponenten im Überblick:
- Feuerraum mit feuerfesten Schamottesteinen ausgekleidet
- Rauchgaskanäle zur maximalen Wärmeausbeute
- Kachelmantel als Wärmespeicher und ästhetisches Element
- Reinigungsöffnungen für Wartung und Ascheentfernung
- Ofentür aus Gusseisen mit dichter Abdichtung
Die Mechanik basiert auf dem Prinzip der Konvektion und Strahlungswärme. Während die heißen Gase durch die Züge strömen, erwärmen sie die Ofenmasse von innen. Diese gibt die Wärme dann gleichmäßig nach außen ab. Ein gut konstruierter Kachelofen erreicht Oberflächentemperaturen von 60 bis 90 Grad Celsius, ideal für behagliches Wohlbefinden ohne Verbrennungsgefahr.
Technische Details der Rauchgasführung und Effizienz
Die Rauchgasführung ist das Herzstück jedes effizienten Kachelofens. Moderne Systeme nutzen mehrere aufsteigende und absteigende Züge, um die Verweildauer der Heizgase zu maximieren. Optimale Kanalführung erhöht die Effizienz bis zu 80%, während fehlerhafte Kanäle die Effizienz um bis zu 30% senken können. Diese Unterschiede wirken sich direkt auf Brennstoffverbrauch und Heizleistung aus.
| Merkmal | Korrekte Rauchgasführung | Fehlerhafte Rauchgasführung |
|---|---|---|
| Wirkungsgrad | 75-85% | 45-55% |
| Verweildauer Heizgase | 8-12 Sekunden | 3-5 Sekunden |
| Oberflächentemperatur | 60-90°C gleichmäßig | Ungleichmäßig, Hotspots |
| Brennstoffverbrauch | Niedrig, optimale Ausbeute | Hoch, ineffiziente Verbrennung |
| Wartungsaufwand | Gering, selten Verstopfung | Hoch, häufige Reinigung nötig |
Historische Kachelöfen aus dem 19. Jahrhundert erreichten oft nur 50 bis 60 Prozent Wirkungsgrad, da die Kanäle weniger durchdacht konstruiert waren. Moderne Restaurierungen können diese Werte deutlich verbessern, indem die innere Struktur optimiert wird, ohne die äußere Erscheinung zu verändern. Der Effizienzvergleich zwischen Kachelofen und Kamin zeigt, dass gut aufgebaute Kachelöfen Kaminen in der Wärmespeicherung überlegen sind.
Schritte für optimale Kanalgestaltung:
- Berechnen Sie die erforderliche Zugfläche basierend auf Feuerraumgröße und Schornsteinhöhe.
- Planen Sie mindestens zwei aufsteigende und einen absteigenden Zug für maximale Wärmeübertragung.
- Vermeiden Sie scharfe Winkel, die den Gasfluss behindern und Rußablagerungen begünstigen.
- Integrieren Sie Reinigungsöffnungen an strategischen Punkten für einfache Wartung.
- Testen Sie den Zug vor der finalen Versiegelung mit einem Probefeuer.
- Dokumentieren Sie die Kanalführung für zukünftige Reparaturen und Inspektionen.
Typische Zugprobleme entstehen durch zu enge Kanäle, unzureichende Schornsteinhöhe oder falsche Dimensionierung des Feuerraums. Wenn der Ofen raucht oder die Verbrennung unvollständig ist, liegt meist ein Konstruktionsfehler vor. Eine nachträgliche Korrektur erfordert oft den teilweisen Rückbau, was bei antiken Öfen besonders heikel ist. Präzise Planung im Vorfeld spart Zeit, Geld und bewahrt die historische Substanz.
Die Verbrennungstemperatur beeinflusst ebenfalls die Effizienz. Zu niedrige Temperaturen führen zu unvollständiger Verbrennung und erhöhten Emissionen. Zu hohe Temperaturen belasten das Material unnötig. Der optimale Bereich liegt zwischen 800 und 1000 Grad Celsius im Feuerraum. Moderne Luftzuführungssysteme ermöglichen präzise Kontrolle, während traditionelle Öfen auf erfahrenes Heizen angewiesen sind.

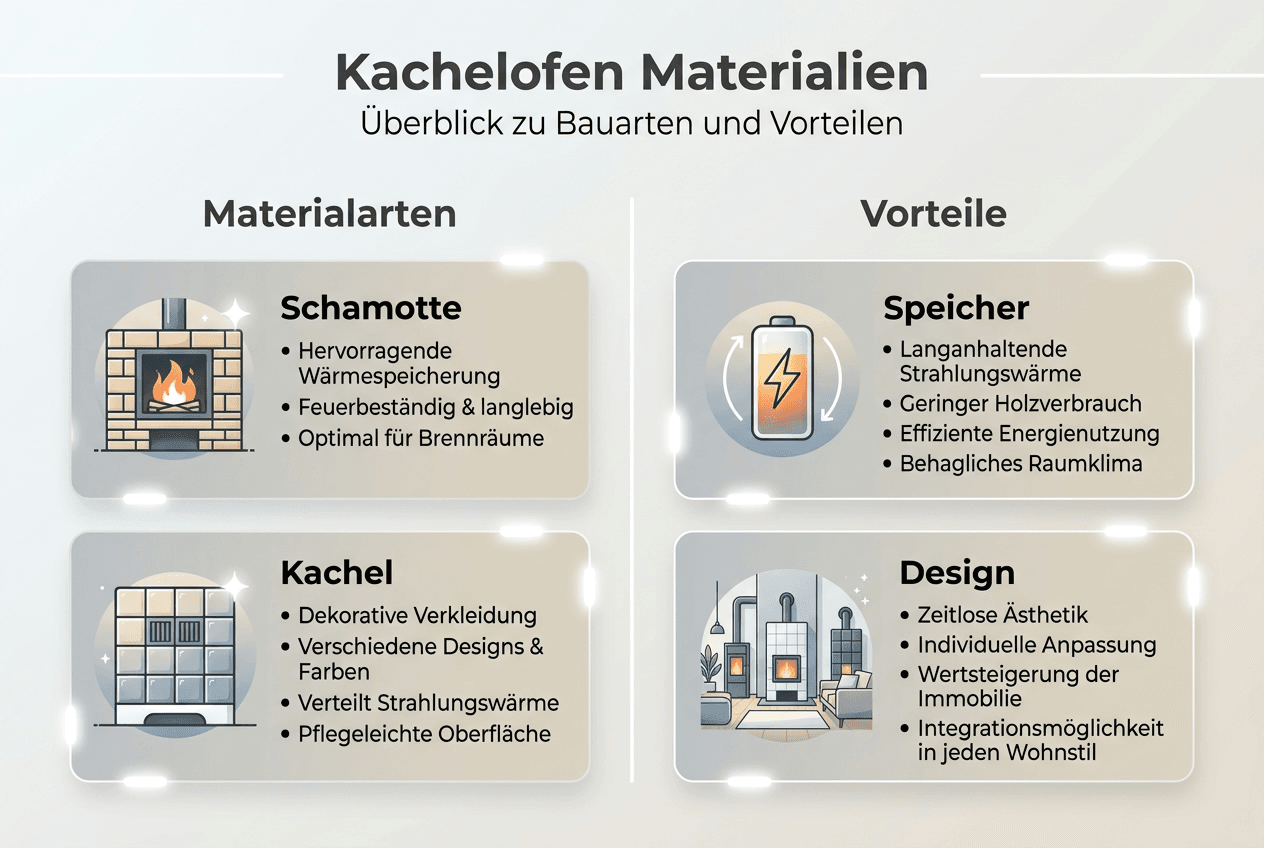

Materialwahl, Bauarten und ihr Einfluss auf Leistung
Die Wahl der Materialien bestimmt nicht nur die Ästhetik, sondern auch die funktionalen Eigenschaften Ihres Kachelofens. Materialwahl und Mörtelzusammensetzung bestimmen Haltbarkeit und Wärmeleitfähigkeit maßgeblich. Historische Kacheln aus Majolika oder Fayence unterscheiden sich erheblich von modernen Keramiken in Dichte, Porosität und thermischem Verhalten.
| Material | Wärmeleitfähigkeit | Haltbarkeit | Ästhetischer Wert | Typische Epoche |
|---|---|---|---|---|
| Majolika-Kacheln | Mittel | Sehr hoch | Exzellent, glasiert | Barock, Rokoko |
| Fayence-Kacheln | Mittel-niedrig | Hoch | Hochwertig, bemalt | Empire, Biedermeier |
| Schamotte | Hoch | Sehr hoch | Funktional | Alle Epochen |
| Moderne Keramik | Variabel | Hoch | Zeitgenössisch | Ab 1950 |
| Naturstein | Sehr hoch | Extrem hoch | Rustikal | Historisch, regional |
Bauarten unterscheiden sich grundlegend in Philosophie und Ausführung. Traditionelle handwerkliche Methoden setzen auf massive Konstruktion mit dicken Wänden und schwerem Kachelmantel. Jede Kachel wird einzeln angepasst und mit speziellem Lehmmörtel befestigt. Diese Technik erfordert Erfahrung, liefert aber unübertroffene Authentizität und Wärmespeicherung. Moderne effiziente Bauweisen nutzen leichtere Materialien, vorgefertigte Module und optimierte Rauchgasführung für höheren Wirkungsgrad bei geringerem Gewicht.
Die Materialkunde für Kachelöfen 2026 zeigt aktuelle Standards und Qualitätskriterien. Bei der Restaurierung antiker Öfen müssen Sie zwischen Originalität und Funktionalität abwägen. Manchmal lassen sich beschädigte Kacheln durch passende historische Ersatzstücke ergänzen, in anderen Fällen sind Nachfertigungen nötig. Authentische Merkmale zu bewahren, erhöht den kulturellen und finanziellen Wert erheblich.
Profi-Tipp: Kombinieren Sie historische Bausubstanz mit moderner Technik durch unsichtbare Verbesserungen. Erneuern Sie die innere Auskleidung mit hochwertiger Schamotte, während die originalen Kacheln erhalten bleiben. So gewinnen Sie Effizienz ohne Verlust an Authentizität.
Kriterien für die richtige Mörtelwahl:
- Hitzebeständigkeit bis mindestens 1200 Grad Celsius für Feuerraumbereich
- Ausreichende Elastizität für thermische Ausdehnung ohne Rissbildung
- Geringe Schwindung beim Aushärten für stabile Fugen
- Kompatibilität mit historischen Materialien bei Restaurierungen
- Umweltverträglichkeit und Emissionsfreiheit bei Erwärmung
Die Wandstärke des Ofenmantels beeinflusst das Speicherverhalten direkt. Dickere Wände speichern mehr Wärme, benötigen aber längere Aufheizzeit. Dünne Konstruktionen reagieren schneller, kühlen jedoch auch rascher aus. Für Wohnräume mit kontinuierlichem Heizbedarf sind 12 bis 18 Zentimeter Wandstärke ideal. Bei gelegentlicher Nutzung können dünnere Ausführungen sinnvoller sein.
Praktischer Leitfaden zum selbstständigen Aufbau eines Kachelofens
Der eigenständige Aufbau eines Kachelofens erfordert handwerkliches Geschick, präzise Planung und Geduld. Fehler beim Aufbau können die Lebensdauer halbieren und stellen Sicherheitsrisiken dar. Diese Anleitung führt Sie durch die wesentlichen Schritte, vom Fundament bis zur finalen Kachel. Beachten Sie lokale Bauvorschriften und ziehen Sie bei Unsicherheiten einen erfahrenen Ofenbauer hinzu.
Schritt-für-Schritt Aufbauanleitung:
- Prüfen Sie Tragfähigkeit des Untergrunds und erstellen Sie ein frostsicheres Fundament mit mindestens 80 Zentimeter Tiefe.
- Errichten Sie den Sockel aus feuerfesten Ziegeln mit hitzebeständigem Mörtel, achten Sie auf exakte Wasserwaage.
- Bauen Sie den Feuerraum mit Schamottesteinen aus, planen Sie Luftzufuhr und Aschekasten präzise ein.
- Konstruieren Sie die Rauchgaszüge gemäß Ihrer Planung, integrieren Sie Reinigungsöffnungen an allen kritischen Stellen.
- Mauern Sie den Kern bis zur gewünschten Höhe, lassen Sie jeden Abschnitt 24 Stunden aushärten.
- Bringen Sie den Kachelmantel an, beginnen Sie von unten und arbeiten Sie sich nach oben vor.
- Verfugen Sie alle Kacheln sorgfältig, entfernen Sie überschüssigen Mörtel sofort.
- Installieren Sie Ofentür, Reinigungsklappen und eventuelle Warmluftgitter fachgerecht.
- Verbinden Sie den Ofen mit dem Schornstein durch ein passendes Ofenrohr mit dichter Wanddurchführung.
- Führen Sie ein mehrstufiges Anheizen durch, steigern Sie die Temperatur über mehrere Tage schrittweise.
Der Grundof-Leitfaden bietet detaillierte technische Zeichnungen für verschiedene Ofentypen. Diese historischen Baupläne sind wertvolle Referenzen, müssen aber an moderne Anforderungen angepasst werden. Sicherheitsaspekte wie Brandschutzabstände, Bodenplatten und Strahlungsschutz sind heute strenger geregelt als in früheren Zeiten.
Häufigste Fehler, die Sie vermeiden sollten:
- Unzureichendes Fundament führt zu Setzrissen und Instabilität
- Zu schnelles Aushärten durch Zugluft oder Heizung verursacht Spannungsrisse
- Falsche Mörtelmischung reduziert Haftung und Hitzebeständigkeit
- Vernachlässigung von Dehnungsfugen bei großen Ofenkonstruktionen
- Ungeeignete Ofentür ohne ausreichende Dichtung erhöht Emissionen
- Fehlende Reinigungsöffnungen erschweren Wartung erheblich
Profi-Tipp: Bei der Restaurierung antiker Kachelöfen dokumentieren Sie jeden Schritt fotografisch. Nummerieren Sie demontierte Kacheln und erstellen Sie eine Lageskizze. Diese Sorgfalt erleichtert den Wiederaufbau enorm und bewahrt die originale Anordnung. Kombinieren Sie dabei historische Handwerkskunst mit modernen Dichtungsmaterialien für optimale Funktion.
Die sichere Montage dauert je nach Ofengröße zwischen drei und sieben Tagen. Planen Sie ausreichend Zeit für Trocknungsphasen ein. Überstürztes Arbeiten führt zu Mängeln, die später teuer werden. Ein fachgerecht aufgebauter Kachelofen hält Generationen und wird zum wertvollen Erbstück.
Qualitätskontrolle erfolgt durch Sichtprüfung aller Fugen, Dichtigkeitstest der Rauchgaszüge und kontrolliertes Probeheizen. Achten Sie auf gleichmäßige Erwärmung aller Ofenbereiche. Kalte Stellen deuten auf Strömungsprobleme hin. Rauchgeruch im Raum signalisiert undichte Verbindungen, die sofort behoben werden müssen. Nach erfolgreicher Inbetriebnahme genießen Sie jahrzehntelang behagliche Wärme und ein einzigartiges Wohnerlebnis.
Entdecken Sie antike Kachelöfen zum Kauf und Beratung
Sie suchen einen authentischen Kachelofen mit historischem Charme und bewährter Heiztechnik? Unser Sortiment umfasst 32 sorgfältig restaurierte Originale aus dem 19. und frühen 20. Jahrhundert. Von prachtvollen Barock-Kachelöfen mit geschwungenen Formen über elegante Empire-Rundöfen bis zu kunstvollen Jugendstil-Kreationen bieten wir außergewöhnliche Kunstwerke für anspruchsvolle Liebhaber.
Jeder Ofen wird fachkundig geprüft, bei Bedarf restauriert und kann europaweit in sicherer Verpackung geliefert werden. Unsere erfahrenen Ofenbauer-Teams übernehmen auf Wunsch den kompletten Aufbau für Holz- oder Elektrobetrieb. Sie erhalten umfassende Beratung zu Materialien, Standortwahl und Integration in Ihre Räumlichkeiten. Besuchen Sie unseren Showroom in Dunakeszi bei Budapest oder entdecken Sie weitere historische Kachelöfen in unserem Online-Angebot. Wir begleiten Sie von der Auswahl bis zur erfolgreichen Installation.
Häufig gestellte Fragen zum Aufbau eines Kachelofens
Wie lange dauert der Aufbau eines Kachelofens?
Der Aufbau eines mittelgroßen Kachelofens benötigt typischerweise drei bis sieben Tage reine Arbeitszeit. Hinzu kommen mehrere Trocknungsphasen zwischen den einzelnen Bauphasen, die nicht beschleunigt werden dürfen. Insgesamt sollten Sie zwei bis drei Wochen vom Fundamentbau bis zur Inbetriebnahme einplanen, abhängig von Größe, Komplexität und Witterungsbedingungen.
Welche Materialien eignen sich am besten für den Kachelofenbau?
Für den Kern verwenden Sie hochwertige Schamottesteine mit mindestens 40 Prozent Aluminiumoxid-Anteil. Der Kachelmantel sollte aus traditioneller Majolika oder Fayence bestehen, die hervorragende Wärmespeicherung bietet. Nutzen Sie ausschließlich hitzebeständigen Spezialmörtel für Ofenbau, keine Standard-Baumörtel. Bei Restaurierungen bewahren Sie möglichst viel Originalsubstanz und ergänzen fehlende Teile durch passende historische oder handwerklich nachgefertigte Kacheln.
Wie kann man typische Fehler beim Aufbau vermeiden?
Achten Sie auf ein tragfähiges, frostsicheres Fundament als Basis. Lassen Sie jeden Bauabschnitt vollständig aushärten, bevor Sie weiterbauen. Verwenden Sie qualitativ hochwertige Materialien und sparen Sie nicht am falschen Ende. Planen Sie die Rauchgasführung sorgfältig mit ausreichenden Querschnitten und sanften Übergängen. Dokumentieren Sie bei Restaurierungen jeden Schritt fotografisch. Holen Sie sich bei Unsicherheiten professionelle Unterstützung, bevor kostspielige Fehler entstehen.
Welchen Einfluss hat die Rauchgasführung auf die Effizienz?
Die Rauchgasführung ist der entscheidende Faktor für die Ofeneffizienz. Optimal gestaltete Züge erhöhen den Wirkungsgrad auf bis zu 80 Prozent, während fehlerhafte Kanäle ihn um 30 Prozent oder mehr senken. Längere Verweildauer der Heizgase bedeutet bessere Wärmeübertragung an die Ofenmasse. Zu enge Kanäle verursachen Zugprobleme, zu weite verschwenden Wärme durch zu schnellen Abzug. Die präzise Dimensionierung erfordert Berechnungen basierend auf Feuerraumgröße, Schornsteinhöhe und gewünschter Heizleistung.
Sind moderne Techniken mit antiken Kachelöfen kombinierbar?
Ja, moderne Techniken lassen sich hervorragend mit historischen Kachelöfen verbinden. Sie können die innere Auskleidung mit zeitgemäßer Schamotte erneuern, während die originalen Kacheln erhalten bleiben. Moderne Luftzuführungssysteme verbessern die Verbrennungsqualität und Emissionswerte. Elektrische Zusatzheizungen ermöglichen Komfort ohne Holzfeuer. Wichtig ist, dass alle Modifikationen reversibel bleiben und die äußere Erscheinung nicht beeinträchtigen. So vereinen Sie historischen Charme mit heutigen Anforderungen an Effizienz und Umweltschutz.
Benötige ich eine Genehmigung für den Aufbau eines Kachelofens?
In den meisten Regionen ist für den Aufbau eines Kachelofens eine Baugenehmigung oder zumindest eine Anzeige beim zuständigen Bauamt erforderlich. Der Schornsteinfeger muss die Installation abnehmen und die Einhaltung aller Sicherheitsvorschriften bestätigen. Informieren Sie sich frühzeitig über lokale Vorschriften zu Brandschutzabständen, Bodenplatten und Emissionsgrenzwerten. Bei denkmalgeschützten Gebäuden gelten oft zusätzliche Auflagen, die mit der Denkmalbehörde abzustimmen sind.
